SF6高压无油回收装置(FRK-R01H)

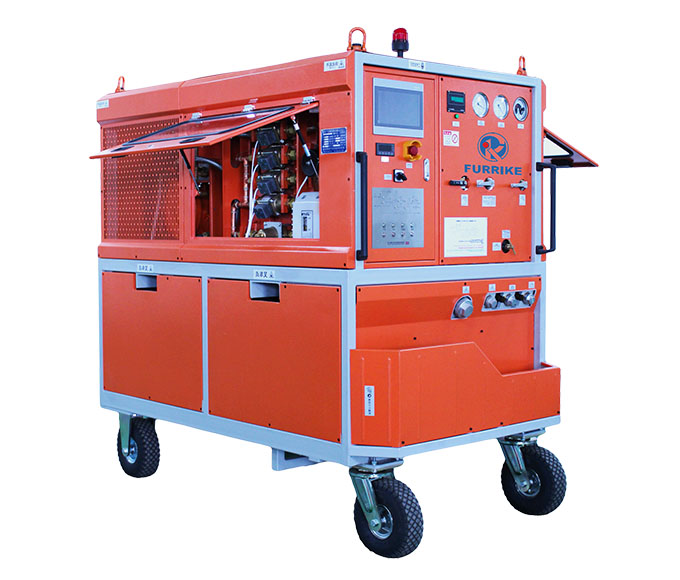

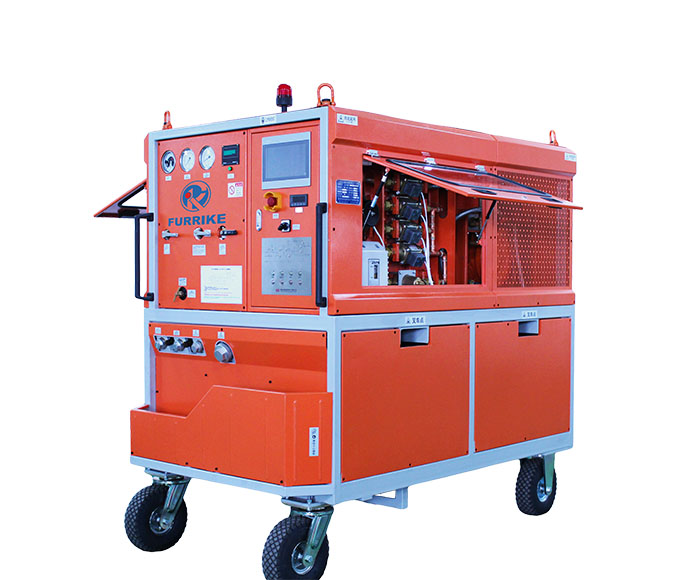

SF6高压无油回收装置(FRK-R01H)
SF6高压无油回收装置是福瑞克监测技术(上海)有限公司(缩写:FURRIKE)专业针对SF6气体使用行业而设计的全自动全功能和大容量的一款装置,适用于各种SF6介质电气设备(包括柱式开关、GIS组合电器、开关柜等)在内的气体充灌、回收、抽真空、气体转移、固化提纯再利用等全部功能。选用来自德国进口高速压缩机、双级直联高速率真空泵、数字式真空表、电磁真空装置、驱动装置、多级分子式再生过滤干燥器以及电气控制部件,设备压力表计采用德国进口WIKA品牌。

SF6高压无油回收装置(FRK-RO1H)采用合理科学设计,适应环境能力的科学部件,使整台设备具有可靠的密封性。整体设备内部采用全紫铜管路连接,适用于极寒极热环境的热胀冷缩特性,防止设备在运输过程的振动导致局部管路振动拉伸导致损坏设备。设备操作简单,根据功能一键实现所有操作,高线便捷

产品特点

01
  • 回收:通过启动高精度真空泵和电磁真空装置等电气的控制部件后,将设备内的SF6气体抽出。液态存储。
  • 净化提纯:通过SF6高压无油回收装置可以对SF6气室内的SF6气体直接回收并净化提纯,设备内部存储和外接SF6专用钢瓶存储。也可对已经回收到SF6钢瓶中的不合格气体进行提纯达到气室绝缘要求纯度再利用。
  • 抽真空:对SF6电气设备本体内的残余气体通过电磁真空装置和驱动装置等,启动抽真空功能实现压力回差,使SF6电气设备本体内达到标准要求的真空状态。
  • 充气:通过启动SF6充气回收装置内压缩机和驱动装置等控制回路,给SF6电气设备内补充设备铭牌参数要求压力值的SF6气体,充气容量根据设备规定自行设置。
  • 转移:可以将回收净化并经高压固化后的SF6气体轻松地压缩至外接SF6钢瓶中,非常方便于转移、储存等处理工作。
  • 称重:SF6高压无油回收装置进行回收提纯的过程中,设备具有液位显示,并通过算法实现称重并在LED显示屏上显示。
  • 钢瓶清洁:空钢瓶需要灌装合格的SF6气体时,空钢瓶需要与SF6高压无油回收装置连接,通过PLC控制界面一键启动钢瓶清洁。

技术参数

02
型 式 手推移动或吊装转运
工作环境温度 −20℃~55℃
回收 初压力(MPa) 0.8
终压力(MPa) ≤53
1m3容积所需时间(h/m3) ≤0.45
充气 初压力(MPa) ≤133
终压力(MPa) ≤0.7
1m3容积所需时间(h/m3) ≤0.2
抽真空从0.1MPa至133Pa需时间 (h/m3 ) ≤0.5
极 限 真 空 (Pa) ≤10
真空保持从133Pa经24小时上升值(Pa) ≤400
年 泄 漏 率 ≤0.5%
回收后SF6 气体纯度 水分(PPM/V) ≤8
油分(PPM/G) 0
四氟化碳 ≤0.02%
纯度 ≥99.999%
粉尘 <1μm
贮 存 容 器 贮存方式 液态
压力(MPa) 3.9
容积(L) 600
贮液量(kg) 600
汽化方式 电加热
干燥过滤器再生方式 真空加热活化再生
电源/总功率(kW) 三相四线制 3Φ 380V/≤13
设备自重(kg)/ 噪声dB(A) ≤950/≤75
