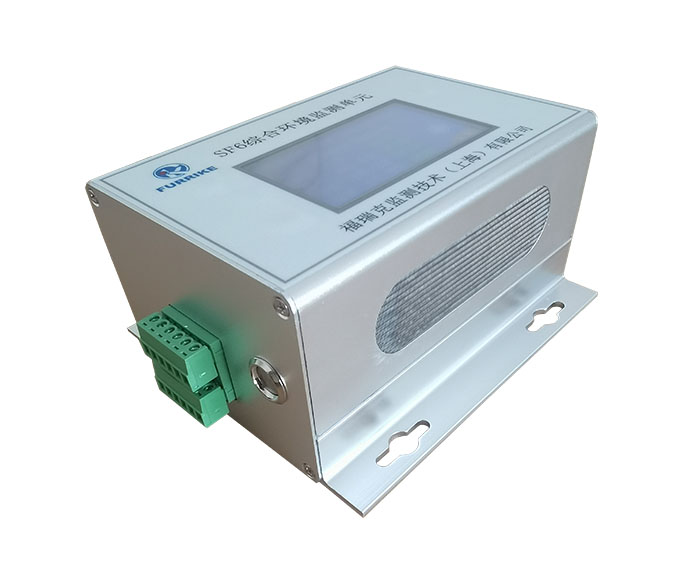

SF6在线泄漏报警系统(FRK-M01D监测单元带显示)
SF6在线泄漏报警系统(FRK-M01D监测单元带显示)
SF6在线泄漏报警系统是福瑞克监测技术(上海)有限公司(缩写:FURRIKE)专业针对SF6充气绝缘设备运行安全而开发的在线监测系统。由于绝大部分SF6充气设备都是安装在室内,SF6综合环境监测单元安装在被监测设备的正下方或者侧面,便于巡视人员在第一时间掌握开关室内的环境监测数据。

SF6综合环境监测单元采用RS485(MODBUS)总线设计,使分散数据集线化、抗干扰能力强、传输数据量大而稳定,系统极限连接SF6综合环境监测单元≥100只,很好的解决了小到预制舱,大到1000KV电压等级的GIS开关室和大型水力发电系统都能满足需求。数据能接入动环监控系统和其它大型平台。设备集成了声光报警功能、红外感应功能、风机联动、外扩显示等功能。

产品特点

01
  • 全触控操作功能:系统可根据手指触摸的图标或菜单位置来定位选择信息输入,缩短了系统的反应时间,节省了用户等待时间;同时使系统操作更加便利,外观简洁、美观
  • 采用4.3英寸液晶彩色显示器,实时显示SF6值、氧气值、温度值、湿度值和设置功能
  • 所有SF6综合监测单元采用独立数据传输通道,如有监测传感器出现通讯异常而不会影响其它监测传感器正常数据采集传输
  • RS485(MODBUS)总线技术:抗干扰性强,杜绝网络瘫痪与数据紊乱的现象,组网方式灵活,现场布线更为方便简洁
  • SF6红外传感器进口红外光管自行设计开发,是目前市场上设计最独特和最小SF6 红外传感器,便于各种空间的设计需求;氧气传感器采用进口工业级,电化学原理,使用寿命长,精度高
  • SF6综合环境监测单元适用于高海拔、高寒和高温环境
  • SF6综合环境监测单元采用标准MODBUS通讯协议,极强的降低用户后期维护和需求增加的成本
  • 上位计算机软件支持,实现监测数据的导入、管理、分析和打印;并自动备份,方便日后进一步管理与趋势分析
  • 预备有多种扩充接口,实现现场方案实施时灵活方便的满足用户的各种需求

技术参数

02
安装方式 支架式、磁吸式和壁挂式
SF6测量范围 1~3000ppmv(量程范围可选)
检 测 精 度 <5%FS
SF6报警阀值 100~1000ppmv(标准阀值要求1000ppmv,可根据需求自定义)
氧气测量范围 1~25%
检测精度 <1%FS
氧气报警阀值 18.0%(可根据需求自定义范围15.0%~18.5%)
风机启动值 19.5%(可根据需要自定义设置)
告警响应速度 ≤40ms
报警接点 开关量接点
风机控制电源 AC220V 50HZ
数据存储 >10年
风机控制方式 报警值和联动值自启动
通讯接口 2路RS485总线
体积 L×W×H=130mm×90mm×70mm
海拔高度 ≤5000m
工作温度 -30℃ - +70℃
储存温度 -40℃ - +80℃
储存湿度 ≤95%RH
大气压力 85Kpa-106Kpa
