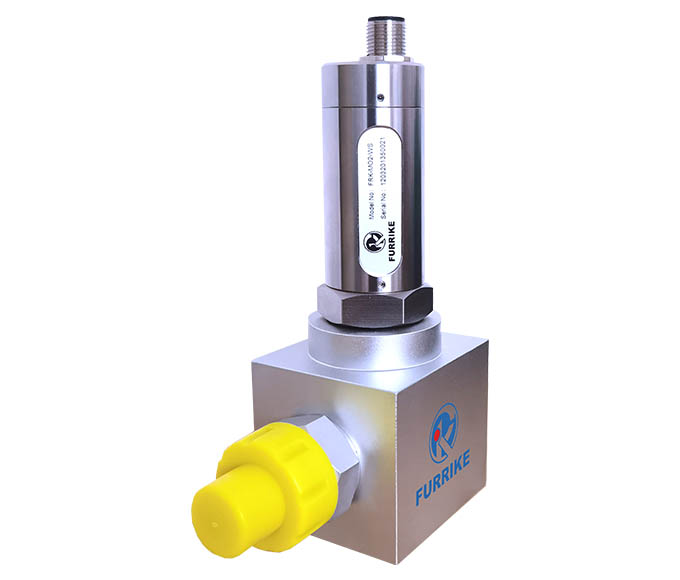

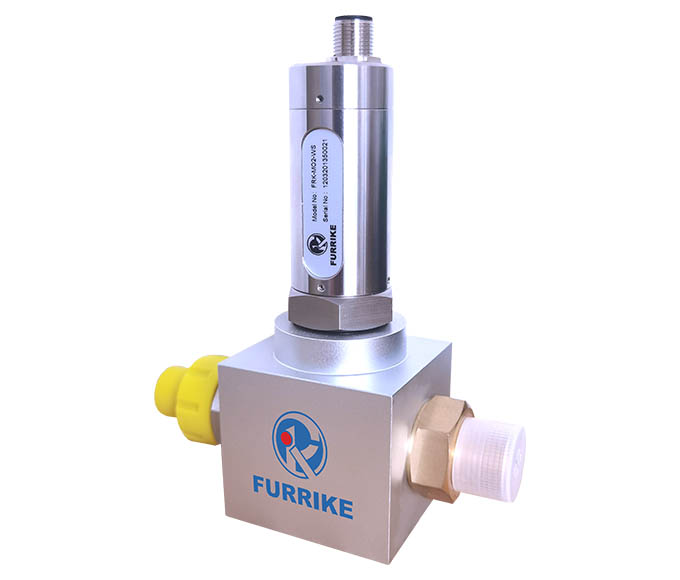

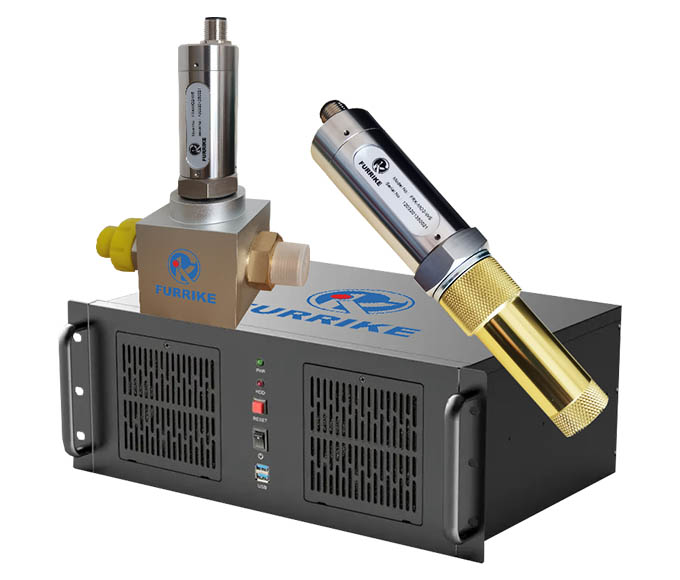

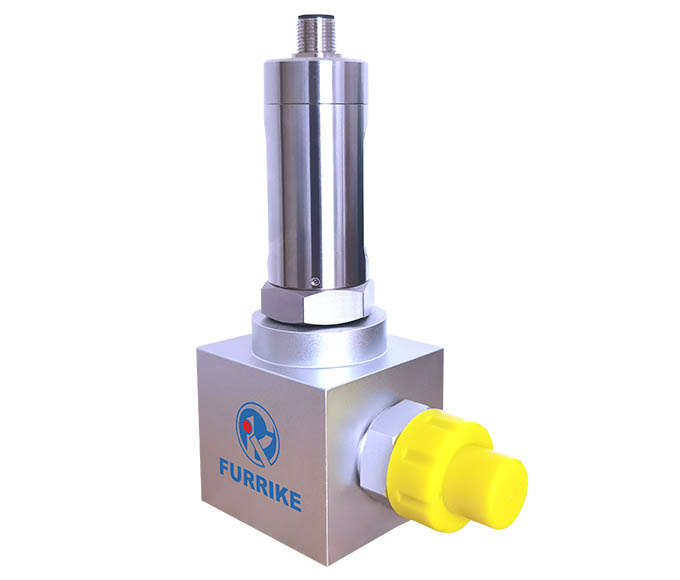

SF6密度微水在线监测系统(FRK-M02)
SF6密度微水在线监测系统是福瑞克监测技术(上海)有限公司(缩写:FURRIKE)为用户提供实时访问和解决各变电站GIS开关气室运行状态。为确保SF6点前设备运行安全,必须对设备内部气室的SF6气体状态(压力、密度、微水、温度等)进行严密监控。SF6密度微水传感器除具备气体露点温度检测功能之外,还可以检测气体的压力,因此,该传感器可直接检测带压气体的露点温度。该传感器尤其适用于电力行业对SF6气体的微水含量的检测和SF6气体密度的检测,可将气体压力转换为20℃的气体压力输出,同时也可输出气体的温度、密度、微水含量等多种参数

SF6密度微水传感器主要应用于电力行业SF6等绝缘气体的微水,压力/密度,温度监测;压缩空气干燥机、塑料干燥机的气体露点检测;冶金冶炼行业气体露点检测;食品药品生产中的气体露点检;锂电池制造、电子及其他行业中的各种气体露点检测

产品特点

01
  • 实现对SF6绝缘气室内六氟化硫气体密度、微水在线监测功能,并针对传感器编号、标准压力(20℃)、微水值(ppm)、当前压力、当前温度、露点值等参数详见记录
  • 报警/闭锁值自调,密度微水监测点任意扩充
  • 监测超限报警,监测数据存储
  • 监测数据自动趋势图展示
  • 支持数据远传
  • IEC61850通讯规约,可实现与其他设备对接,满足电力系统智能数字化变电站通信要求
  • 兼容国内外六氟化硫绝缘设备接口

技术参数

02
安装方式 阀体传感器嵌入式
露点范围 -60℃~+20℃ Td
露点精度 ±2℃ Td
压力范围 0~12bar
压力精度 ±0.75% FS(-60℃~+80℃)
温度范围 -50℃~+80℃
温度精度 ±1℃
露点传感器响应时间 <2S(20℃)
压力传感器响应时间 <0.5S(20℃)
传感器工作温度 -55℃~+85℃
过载安全压力 20bar
相对湿度 0~100RH%
工作电压 DC24V
通讯方式 RS485
通讯协议 Modbus
功率 1W
防护等级 IP65
结构件材质 不锈钢304
机械接口 G1/2
绝对泄漏率 ≤1X10-9Pa.m3/s(氦气检测)
